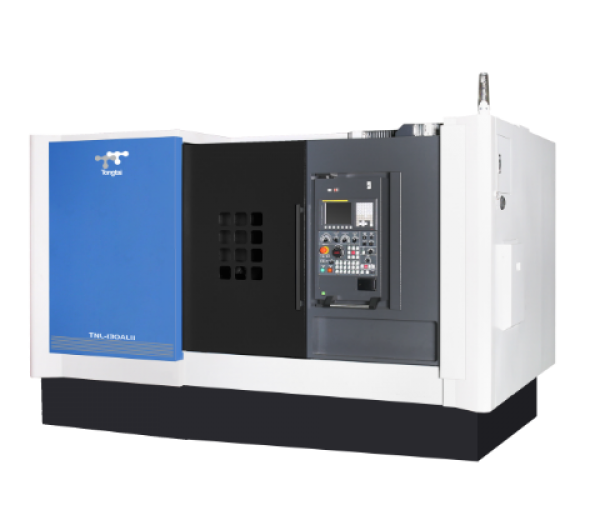

TONGTAİ TOPPER TNL-160AL [Z:0.7m-2m]
TNL SERİSİ (HİDROLİK TARET)
Bölüm | Özellik | Birim | TNL-160A (1.6M / 2M) |
TORNALAMA KAPASİTESİ | Maksimum Çevirme Çapı | mm | Ø620 |
Maksimum Tornalama Çapı | mm | Ø530 | |
Maksimum Tornalama Boyu | mm | 975 (1.575 / 1.975) | |
FENER MİLİ | Fener Mili Koniği | A2-8 | |
Fenerv Mili Hızı | dev./dk. | 2.500 | |
Ayna Ebadı | inch | 12" | |
Fener Mili Delik Çapı | mm | Ø105 | |
Fener Mili Rulman Çapı | mm | Ø160 | |
Çubuk Kapasitesi | mm | Ø90 | |
TURRET | Takım İstasyon Adeti | 12 | |
Dış Çap Takım Tutucu | mm | 25 X 25 | |
İç Çap Takım Tutucu | mm | Ø40 | |
EKSENLER | X Ekseni Kurs Boyu | mm | 275 |
Z Ekseni Kurs Boyu | mm | 1.000 (1.600 / 2.000) | |
Hızlı İlerlemeler | m/dk. | 18 / 20 | |
Kesme Hızı | mm/rev. | 0.001-5.000 | |
PUNTA | Punta İlerlemesi | mm | 1.000 (1.600 / 2.000) |
Punta Koniği | MT5 | ||
Pinol Çapı | mm | Ø90 | |
MOTOR | Motor (50% ED) + Şanzıman | kw | ▬ |
Motor (50% ED) | kw | 26 / 22 | |
X, Z Eksen Motor Gücü | kw | 3.0 / 4.0 | |
Soğutma Motoru | kw | 0,75 | |
Hidrolik Motor | kw | 2,2 | |
MAKİNA BOYUTU | En x Boy | mm | 3.430 (4.290 / 4.790) X 1.990 |
Yükseklik | mm | 2030 | |
Makine Ağırlığı | kg | 7.200 (7.700 / 8.200) |
